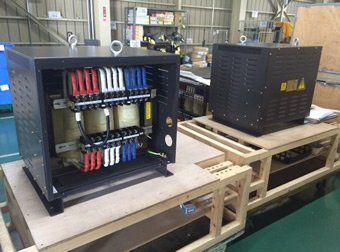

海外向け設備用トランス・変圧器(tranceformer)製造

素材が概念を変える!!　TRANCEFORMER product

世界中の設備機械を『無トラブル』で稼働。
原料価格に左右されない安定した低価格で、過去１２年間で『１万台』を超える実績。
※大手工作機械メーカー専用

◎独自のアルミ巻線を使用し『軽量』を実現

対銅線比重が約1/3、「アルミマシン」仕様で約30％軽量化。
銅線に比べて、巻き線増加体積比＋20％以内に抑制。 ※1辺あたり＋7％以内

◎独自のアルミ巻線と海外製造により『低コスト』を実現

塑性加工がしやすく、薄肉・肉厚線や複雑形状も加工が容易。
アルミニウム電線を主要部材とすることで、価格の安定と低価格が実現。

◎独自のノウハウと実績によりフルオーダー『設計』を実現

アルミ巻線に「電蝕対策」を施し、独自の製品を開発。
大手メーカーの特殊仕様設計実績も多数。ご要望の設計が可能。 ※単巻・複巻、昇・降圧用等、様々な用途の対応可能

◎独自のＷ品質管理・検査による『安心』を実現

製造時・国内出荷時の全数品質検査、全数負荷試験 ※各台の検査表、試験表を添えて納品します。

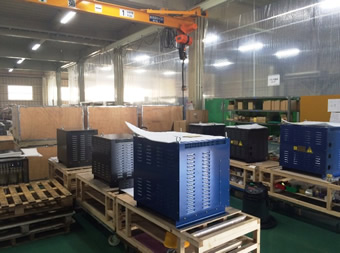

㈱竹代の関連会社JTA Electronics Phils(フィリピン)製造。 ※UL 認定工場(C-UL-USコンポーネント認定マーク付)

●中容量乾式自冷変圧器【竹代製】
三相単巻／複巻変圧器	２０～１２０KVA	過熱保護	サーマルプロテクタ各相コイル内 150±10%
一次電圧	２２０Ｖ／２４０Ｖ／３８０Ｖ４１５Ｖ／４４０Ｖ／４８０Ｖ	準拠規格	JEC-2200-1995 ／ JEC-1310-1981 ／ IEC 72
二次電圧	２００Ｖ	外装	自立型屋内用防滴外装板金ケース
耐熱クラス	Ｈ種

屋内型乾式自冷箱入単巻三相変圧器 50/60Hz共用 ※150℃サーマルプロテクター付属

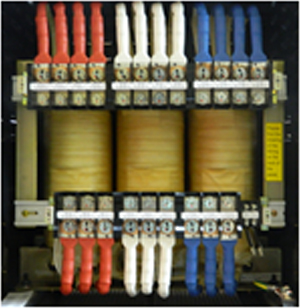

	型式	H08CM	乾式自冷（万国共通）箱入単巻三相変圧器※150℃サーマルプロテクター付属
	容量	35KVA	一次電圧480V　440V　415V　380V　240V　220V
	重量	130Kg	470H×430W×430D
	絶縁	H種／ワニス含浸	使用場所屋内使用

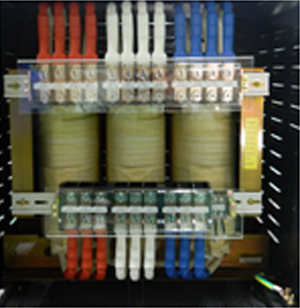

	型式	H08CM	乾式自冷（万国共通）箱入単巻三相変圧器三相変圧器※150℃サーマルプロテクター付属
	容量	50KVA	一次電圧480V　440V　415V　380V　240V　220V
	重量	160Kg	596H×600W×500D
	絶縁	H種／ワニス含浸	使用場所屋内使用

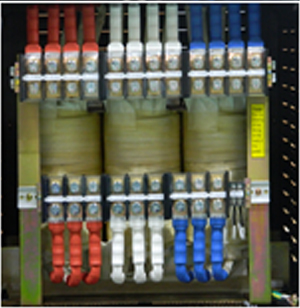

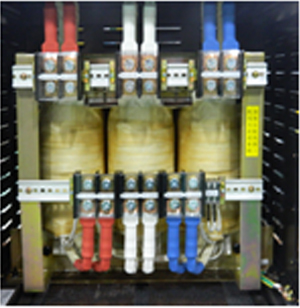

	型式	H08CM	乾式自冷（万国共通）箱入単巻三相変圧器三相変圧器※150℃サーマルプロテクター付属
	容量	60KVA	一次電圧480V　440V　415V　380V　240V　220V
	重量	160Kg	596H×600W×500D
	絶縁	H種／ワニス含浸	使用場所屋内使用1

	型式	H08CM	乾式自冷（地域専用）箱入単巻三相変圧器三相変圧器※150℃サーマルプロテクター付属
	容量	60KVA	一次電圧415V　380V　220V
	重量	160Kg	596H×600W×500D
	絶縁	H種／ワニス含浸	使用場所屋内使用

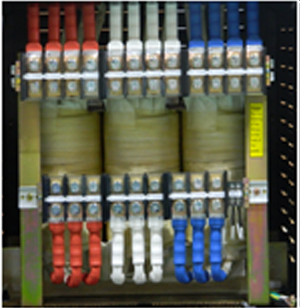

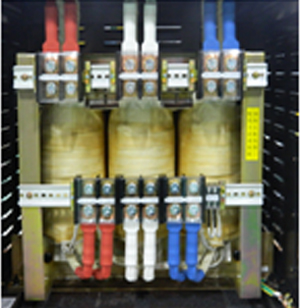

	型式	H08CM	乾式自冷（万国共通）箱入単巻三相変圧器三相変圧器※150℃サーマルプロテクター付属
	容量	70KVA	一次電圧480V　440V　415V　380V　240V　220V
	重量	190Kg	596H×600W×500D
	絶縁	H種／ワニス含浸	使用場所屋内使用

	型式	H08CM	乾式自冷（地域専用）箱入単巻三相変圧器三相変圧器※150℃サーマルプロテクター付属
	容量	70KVA	一次電圧415V　380V　220V
	重量	190Kg	596H×600W×500D
	絶縁	H種／ワニス含浸	使用場所屋内使用

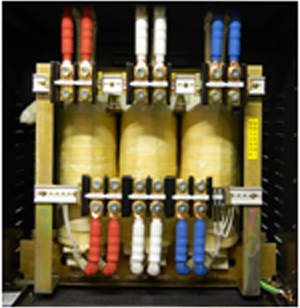

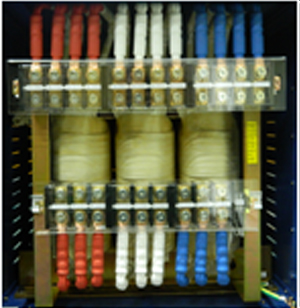

	型式	H08CM	乾式自冷（万国共通）箱入単巻三相変圧器三相変圧器※150℃サーマルプロテクター付属
	容量	100KVA	一次電圧480V　440V　415V　380V　240V　220V
	重量	290Kg	700H×700W×600D
	絶縁	H種／ワニス含浸	使用場所屋内使用

	型式	H08CM	乾式自冷（地域専用）箱入単巻三相変圧器三相変圧器※150℃サーマルプロテクター付属
	容量	100KVA	一次電圧415V　380V　220V
	重量	280Kg	700H×700W×600D
	絶縁	H種／ワニス含浸	使用場所屋内使用
